Fiche technique de la lampe Meandre 1.0

Logo meandre technologie









LAMPE MEANDRE 1.0



Img 7078

Puissance:

de 100 à 3000 lumens selon le mode.

Couleur:

6000K  (lumière du jour)

Flicker (scintillement) en modes 1 et 2:

1500 Hertz

Alimentations:

de 7 à 8.5Vdc  et 10 à 12Vdc 30W max

(le produit fonctionne entre 8.5 à 10Vdc mais la fonction prévention de fin batterie n'est pas fiable car nous nous trouvons sur une plage de tension commune entre une batterie de 8.5V en pleine charge et une batterie de 10V en fin de charge)

Consommation:

Environ 1 ampère par led allumée à 100% (mode 3 ou 4)



5 Modes:

Mode 1: mode de secours avec 7% d'éclairage à 120° (100 lumens)

Mode 2: Mode de progression avec 20% d'éclairage à 120° (300 lumens)

Mode 3: Mode pleine puissance en éclairage à 120° (1500 lumens)

Mode 4: Spot en pleine puissance (1500 concentré par une lentille assymétrique de 21x40°)

Mode 5: Les 2 Led en pleine puissance (1500+1500 lumens)



Allumage, changement de modes et extinction:

Allumage: Presser le bouton poussoir à l'arrière de la lampe pendant 3 à 4 secondes. La lampe démarre toujours sous le mode 1

Changement de mode: presser le bouton une fois pour passer au mode suivant.

L'ordre des modes est très simple: 1-2-3-4-5----1-2-3....

Extinction: Presser le bouton poussoir à l'arrière de la lampe pendant 3 à 4 secondes quel que soit le mode.



Amagnétique:

OUI



Etanchéité:

IP69   -150m   en respectant les préconisations de montage

Dimensions de la lampe seule:

73.2x67x47mm Voir schémas ci-dessous

Poids de la lampe:

160g.

Températures d'utilisation:

-40°C +50°C

Fixations:

La lampe est prévue pour être fixée par le biais de 2 vis M5 en face à face. Voir schémas ci-dessous.

Schéma d'encombrement:

Encombrement lampe 2



Autonomies:

Autonomies avec différentes batteries

MODE Eclairage(lumens) Batterie 11.1V 2.6Ah Batterie 11.1V 5.2Ah Batterie 7.5V 2.2Ah Batterie 7.2V 6.8Ah
1 100

70h*

140h*

42h*

140h*
2 300 13h00 26h* 15h* 26h*
3 1500 4h30 9h 3h 9h
4 1500 4h30 9h 3h 9h
5 3000 2h40 5h 1h30 3h45

Attention, l'autonomie varie selon la température ambiante d'utilisation

(*) Ces valeurs sont estimées, calculées à partir des valeurs en mode 3 dans leurs colonnes respectives.  Les autres ont été validées lors de tests en laboratoire sous un air ambiant à 20°C +/-1



Prévention de batterie déchargée:

Quel que soit le mode, quand la batterie arrive à bout de sa charge, l'utilisateur est prévenu par un effet visuel inratable.

La lumière s'éteind 300 milli-secondes toutes les 20 secondes. En aucun cas, la lampe vous piègera en s'éteignant sans prévenir.

Bien entendu, dès que ce signale s'activera, vous ne devrez pas attendre pour remplacer votre batterie.

Le principe est de contrôler la tension de sortie de la batterie. Dès que cette tension devient trop faible, l'électronique le détecte et active le module de prévention.



Garantie:

 1 ans.

Conditions de garanties:

-La lampe est garantie pour un usage dans les conditions de température prescrites (-40,+50°C) et dans les conditions d'utilisation pour lesquelles elle est prévue.

-Elle n'est plus garantie si:

1-Le press étoupe à été démonté,

2-La vitre à été cassée ou fissurée. Ceci veut dire que la lampe à pris un choc d'une extrême violence, nous ne pouvons assurer un bon fonctionnement dans ces conditions la.

3-Si la vitre à été démontée puis remonté dans un milieu humide.

4-Si la vitre a été mal remontée (voir changement de la vitre)

5-Si la lampe a été branchée en inversant les polarités



Précautions d’emploi :

Notre lampe dégage une grande puissance lumineuse et peut endommager la vue d’une personne si celle-ci est exposée au faisceau des LED. Donc, évitez de diriger la lampe en direction des yeux ou de regarder la lampe quand celle-ci est en mode de fonctionnement.

DANGER : Ne pas mettre à la portée des enfants.



Nos batteries sont des batteries Lithium-ion. Elles ne peuvent subir aucun impact important et ne surtout pas être détériorées. Bien que tous nos connecteurs soient indexés en polarité, évitez de prendre le risque d’inverser le + et le – lors d’un potentiel « bricolage »

Risque d’explosion.

Nous garantissons nos batteries de marque Ansmann qu’avec l’utilisation de chargeurs Ansmann.





Fiche technique des boitiers de batterie 2.6 et 5.2Ah

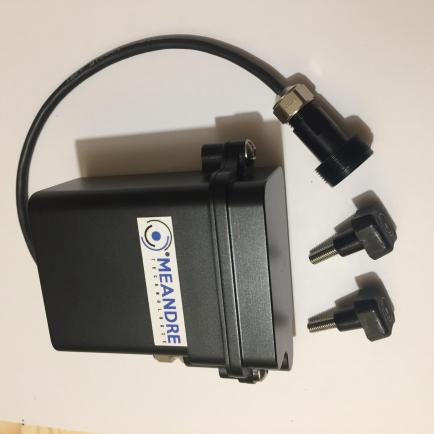

De fabrication Méandre-Technologie, Les boitiers de batterie 2.6Ah et 5.2Ah sont composés d'un boitier et d'un couvercle, d'un joint d'étanchéité, de 2 vis de fermeture avec tête en plastique permettant une ouverture à la main et 2 vis à têtes bombées en inox A4  pour ceux qui désirent un boitier un peu moins encombrant. Il faudra se munir de la clé adéquat pour l'ouverture.

Ces boiters sont livrés avec le cable monté au travers de leur presse étoupe afin de garantir la meilleure étanchéité possible.

Img 7079

Matière du boitier et du couvercle:

Aluminium de qualité aéronautique anodisé.

Caractéristiques du cable:

Gaine renforcée pour usages militaires et industriels sévères. Veuillez tout de même être attentif au fait de ne pas le plier.

Etanchéité:

IP 69 garantie pour 150m max   Attention à ce que le joint soit toujours propre avant ferneture du couvercle.

Poids:

Modèle 2.6Ah: boitier seul:130g.------batterie seule: 141g------soit 270g l'ensemble

Modèle 5.2Ah: boitier seul:156g.------batterie seule: 276g------soit 432g l'ensemble



Fermeture du couvercle assuré par 2 vis en inox avec des têtes en plastique.   le serrage ne doit s'effectuer qu'à la main. (pas de pince ni d'outil quelconque)

Attention de bien positionner le fil comme la photo ci-dessous.  Le boitier de batterie a été conçu de façon à ne pas devoir plier le fil en sortie de batterie mais un peu plus loin. Ceci évitera au fil de se couper ou de se déssouder de l'électronique embarquée dans la batterie.

Img 7059

Connection électrique: La connection entre le boitier de batterie et la batterie s'effectue grâce à un connecteur JST.   Le connecteur doit être placé comme sur la photo ci-dessous lors de la fermeture du couvercle.

Img 7062

Position fil batterie dans boitier

Attention: Le connecteur doit être manipulé avec attention pour ne pas le détériorer. Ne pas le débrancher en tirant sur les fils mais en serrant la partie plastique rouge entre 2 doigts de chaque coté.



Shémas d'encombrement des boitiers de batterie:

Modèle 2.6Ah:

Encomb boit bat 2 6ahModèle 5.2Ah:

Encomb boit bat 5 2ah
