ACCESSOIRES DEDIES A LA TOPOGRAPHIE 3D
Photo issue de la grotte Font-de-Gaume CMN
PHOTOGRAMMETRIE
LAMPE SOUS APN (Appareil Photo Numérique)
Vous avez une multitude de prises de vues très rapprochées en milieux dépourvus de lumière ou les flashs sont très, voir trop sollicités?
Nous vous proposons une alternative avec une lumière continue issue de notre modèle Prowide.
L’angle du faisceau de 120° permet d’apporter une lumière globale et homogène, ayant pour avantage d’atténuer les ombres.
Cet éclairage se fixe sous un appareil photo en utilisant le filetage de fixation sur trépied.
Le CRI de 90 de nos LED, vous permettra un traitement optimum des photos en cas de post traitement.
Nous vous proposons de choisir la température de couleur entre 3000, 4000 et 5700K.
---------------------------------------------------------------
LES BLOCS
Nos Blocs sont composés d’une tête d’éclairage (Prowide, Explo 1 ou Meandre 1.0) assemblée sur un boitier de batterie 3 ou 6 cellules.
BLOCS AVEC BATTERIE 3 CELLULES MODELES PROWIDE ET EXPLO 1
BLOCS AVEC BATTERIE 6 CELLULES MODELES PROWIDE ET EXPLO 1

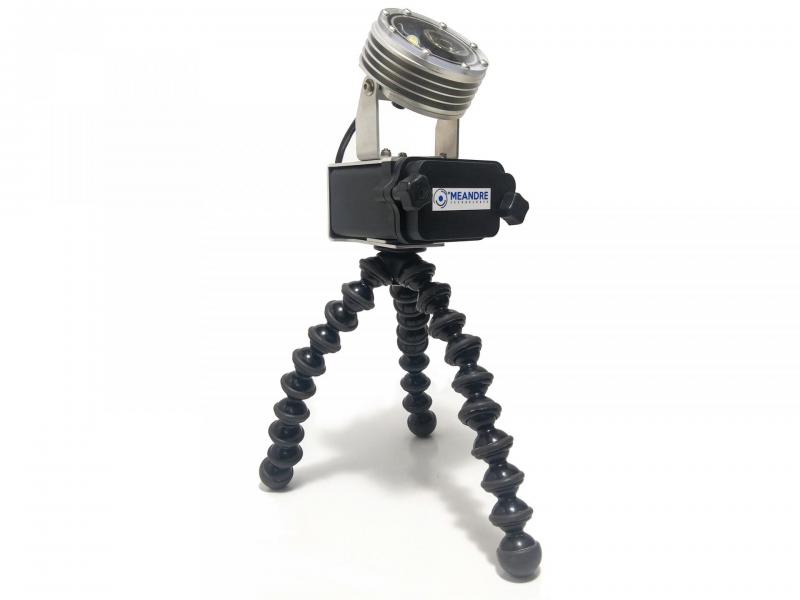

Compacts, légers et très performants, nos blocs se fixent sur trépieds de tous types grâce à un filetage « Kodak ».
500g pour les modèles avec batterie 3 cellules et 660g pour les modèles avec batterie 6 cellules.
Ils permettent d’apporter de la lumière dans les zones d’ombres, de compléter l’éclairage si celui-ci n’est pas suffisant pour les captations photographiques et vidéo également.
Comme pour les lampes sous APN, le CRI est de 90 et on peut choisir la température de couleur.
Les blocs sont étanches jusqu’à -150 mètres et résistent à toutes les contraintes du souterrain. C’est l’accessoire idéal pour intervenir quel que soit le milieu contraint.
IL est possible d’assembler plusieurs blocs sur un équipement unique pour obtenir un générateur de lumière sur mesures. (Nous consulter)
Les têtes d’éclairages peuvent être déportées des boitiers de batterie pour répondre à vos besoins spécifiques. (Nous consulter)
LASERGRAMMETRIE
ECLAIRAGES HEMISPHERIQUES
Fort de son expérience dans le domaine de l'éclairage pour la numérisation 3D par photogrammétrie de milieux contrains, Meandre Technologie étend sa gamme dans les activités de la captation lasergrammétriques.
Quel est le but de ces éclairages?
Associer de la lumière en respectant les cones de vision et les masques des appareils ouvrent les champs d'applications en permettant de réaliser des acquisions 3D avec vos scanners statiques ou dynamiques au sein des sites dépourvus de lumière naturelle ou issues de réseau électrique.
Cette lumière artificelle permet également de finaliser les captations en fin de journée en hiver par exemple ou alors de travailler de nuit dans le domaine public ou la foule n'est plus présente.
Nos équipements permettent surtout aux scanners une colorisation homogène des nuages de points quelque soit l'endroit et les conditions de luminosité ambiante où se déroule la captation.
Grâce à ces nouveaux accessoires, la numérisation 3D par lidar peut désormais pénétrer les milieux contraints et/ou confinés, et être utilisés de jour comme de nuit tout en gardant la même précision.
Quels en sont les particularités?
-Une lumière homogène couvre les champs de vision des capteurs photographiques des appareils.
-L'éclairages 360° a été conçu spécifiquement pour les scanners statiques sur trépied type RTC360, Focus, X7, X9 etc. L'assemblage des deux en fait donc un équipement unique.
Ce dernier peut être utilisé pour d'autres applications (captation VR).
Toute une gamme dédiée à la famille Autonomous (BLK) a été développée avec le soutien de Leica-Geosystems. Cette gamme d'éclairage favorise l'efficacité du GRAND SLAM au sein des milieux dépourvus de lumière.
-Dans tous les cas, aucune concession n'a été faite sur le choix des composants, et de ce fait, ces éclairages offrent de par leur performance, leur robustesse, leur autonomie et leur ergonomie, un parfait outil de travail.
Puissant et robuste, doté d'une forte autonomie, voici le modèle 360° Statique
Caractéristiques principales :
La partie batterie et la partie éclairage sont associées. L'ensemble est monté solidement sur le trépied grace à une vis de serrage sous la platine du trépied. Le scanner se fixe au dessus du module d'éclairage de la même façon qu'il se fixe initialement sur le trépied.
Le module batterie se dissocie de l'ensemble pour être rechargé ou remplacé par un autre module batterie au cas ou l'autonomie ne suffirait pas pour tenir jusqu'au bout de l'opération de numérisation.
Il y a 2 possibilités de pilotage des LED. Une proposant de commander toutes les LED en même temps grace à un bouton poussoir et une permettant de piloter les LED sur 6 zones distinctes gràce à un bouton sur chaque tête d'éclairage.
-Flux lumineux : de 450 à 27 000 lumens.
- CRI : 90
- Flickers : 20 000Hz
- Poids de l'éclairage : 3.9kg.
- Module batterie : 10.8 volts, 42Ah (453.6Wh).
- Autonomie : de 5h à 19h30 selon la puissance utilisée.
-Temps de charge du module batterie : 6h.
- Etanchéité : IP60.
- Plage de température d'utilisation : -10 => +40°C
- Alimentation du chargeur : 100-240VAC, 50-60Hz max.
- 2 possibilités de pilotage de l'éclairage :
1-Par bouton poussoir pour l'ensemble du module d'éclairage.
2-Par bouton poussoir sur chaque tête d'éclairage.
- Compatible avec trépied Leica Geosystems Référence GST80 et bien d'autres trépieds...
Photo issue de la grotte Font-de-Gaume CMN
REMARQUE :
Cet éclairage peut être utilisé avec tous les scanners de conception similaire en modifiant l'attache du scanner sur notre éclairage.
(Quicklock Leica, 3/8 UNC, 5/8 UNC)
L'ensemble de ces fixations est fourni avec l'éclairage.
Compact, doté d'une homogénéité parfaite, voici le modèle 360° léger
Caractéristiques principales :
Tout en aluminium, cet éclairage contient 8 têtes d'éclairage réparties sur 360°. Ceci lui confère une homogénéité parfaite. Conçu pour le BLK360 de chez Leica Geosystems, il peut être néanmoins utilisé avec un grand nombre de caméras 360°.
L'éclairage est fixé sur le trépied, votre équipement se fixe au dessus du module d'éclairage de la même façon qu'il se fixe initialement sur le trépied. Le module batterie est pendu entre 2 pieds du trépied grace à 2 sangles.
La puissance est réglable sur 2 zones de 180° à l'aide de 1 potentiomêtre par zone.
-Flux lumineux : de 0 à 10 500 lumens.
- CRI : 90
- Flickers : 1500Hz
- Poids de l'éclairage : 980 g.
- Poids du module batterie : 850 g.
- Module batterie : 10.8 volts, 14Ah (151.2Wh).
- Autonomie : de 8h à 2h30 selon la puissance utilisée.
-Temps de charge du module batterie : 6h.
- Etanchéité : IP60.
- Plage de température d'utilisation : -10 => +40°C
- Alimentation du chargeur : 100-240VAC, 50-60Hz max.
- 2 zones de réglage de puissance (2x180° sur le plan horizontal).
-Un afficheur numérique donne en permanence l'état de charge de la batterie.
- Compatible avec la plupart des trépieds en 3/8 UNC...

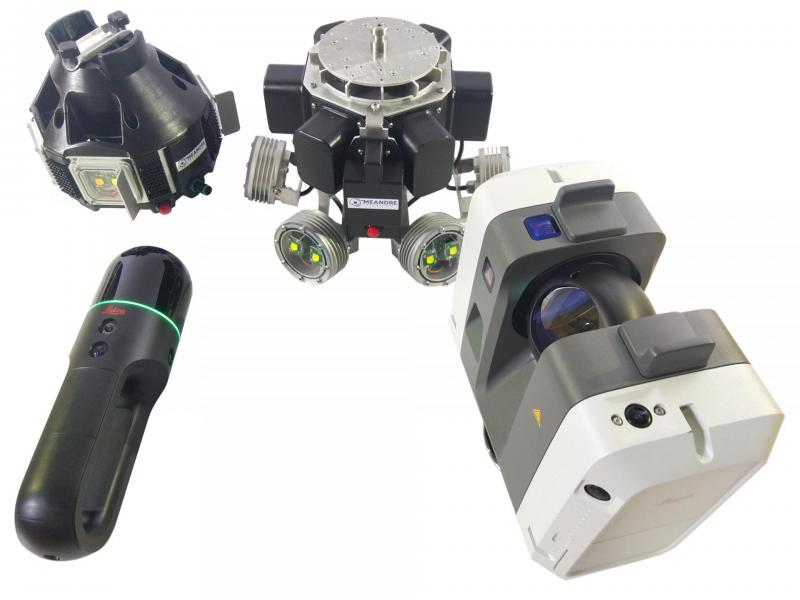

Puissants, homogènes et hyper légers, voici les modèles Dédiés à la famille BLK autonomous :
L'éclairage dédié au BLK2GO :
Caractéristiques principales :
L'éclairage se glisse sous le BLK2GO. Une bride passant au travers de la poignée du BLK2GO avec 2 vis maintenant l'assemblage. La batterie est déportée dans un sac à dos.
-Flux lumineux : de 2250 à 15000 lumens selon la puissance utilisée.
-CRI : 90
-Flickers : 20 000Hz
-Poids de l'éclairage : 1kg
-Poids de la batterie et du sac à dos : 2kg.
-Batterie Li-ION : 10.8 volts 35Ah (378Wh)
-Autonomie : de 5h à 19h30 selon la puissance utilisée.
-Temps de charge de la batterie : 8h
-Etanchéité : IP60
-Plage de température d'utilisation : -10 => +40°C
-Alimentation du chargeur : 100-240VAC, 50-60Hz max.
-Pilotage de l'éclairage : Par un bouton poussoir sur le module d'éclairage. Toutes les LED sont reliées ensemble.
-Un afficheur numérique donne en permanence l'état de charge de la batterie.
________________________________________
L'éclairage dédié au BLKARC :
Caractéristiques principales :
L'éclairage se glisse sous le BLKARC. La platine inférieure de l'éclairage reprends les 3 vis de fixation du BLKARC garantissant un assemblage robuste. La batterie est déportée grace à plusieurs solutions (boitier horizontal ou vertical selon le besoin).
-Flux lumineux : de 2250 à 18000 lumens selon la puissance souhaitée.
-CRI : 90
-Flickers : 20 000Hz
-Poids de l'éclairage : 1.2kg
-Poids de la batterie au sein de son boitier de protection : 2kg.
-Batterie Li-ION : 10.8 volts 35Ah (378Wh)
-Autonomie : de 4h40h à 19h30 selon la puissance utilisée.
-Temps de charge de la batterie : 8h
-Etanchéité : IP60
-Plage de température d'utilisation : -10 => +40°C
-Alimentation du chargeur : 100-240VAC, 50-60Hz max.
-Pilotage de l'éclairage : Par un bouton poussoir sur le module d'éclairage. Toutes les LED sont reliées ensemble.
-La tête d'éclairage à l'arrière peut être éteinte à l'aide d'un interrupteur pour passer en mode BLK2GO.
-Un afficheur numérique donne en permanence l'état de charge de la batterie.
-Nous proposons une option acquition verticale ainsi qu'une poignée pour une utilisation en mode BLK2GO. Et nous pouvons développer pour vous d'autres solutions liées au BLKARC.

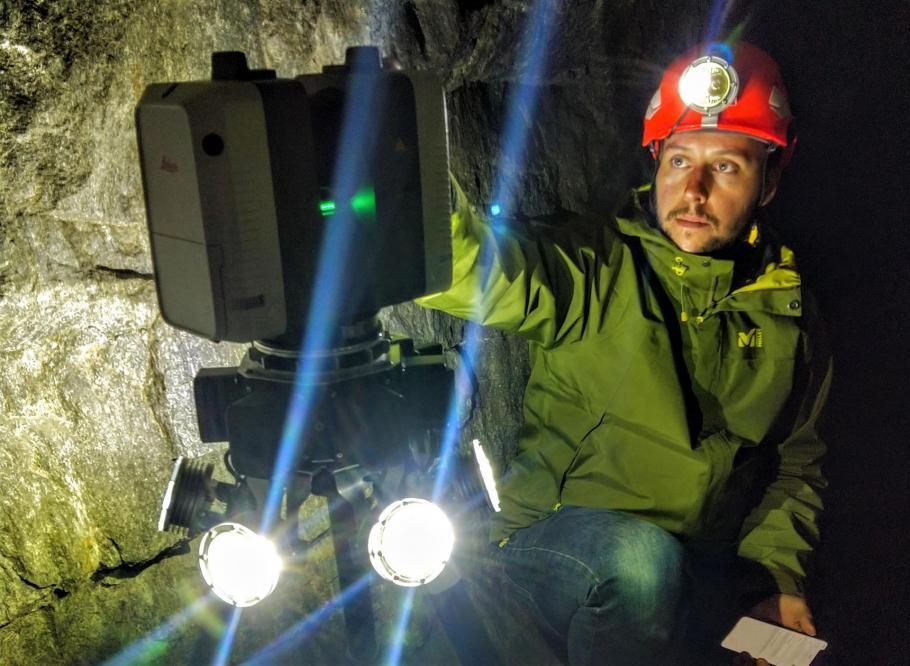

Le RTC360 en usage sur le terrain

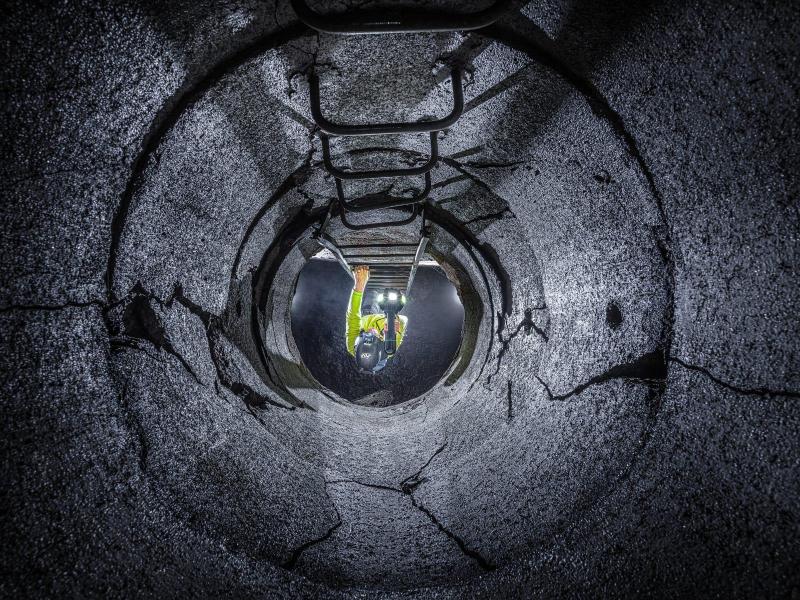

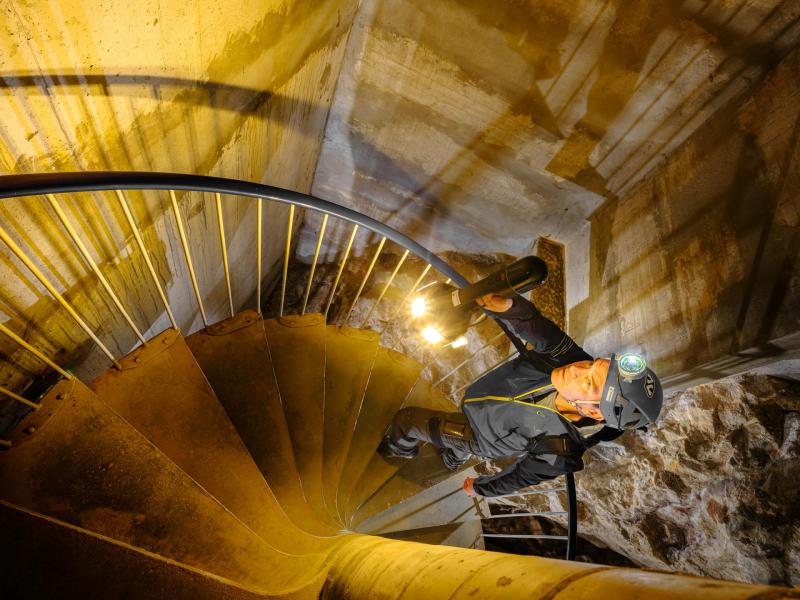

LE BLK2GO en usage sur le terrain
-Flux lumineux : de 2250 à 15 000 lm
-Poids de l’éclairage : 1kg
-Poids de la batterie et du sac à dos : 2kg
-Module batterie : 10.8 volts 35Ah (378Wh)
-Autonomie : de 5h à19h30 selon la puissance utilis
-Temps de charge de la batterie : 8h
-Etanchéité : IP60
-Température d’utilisation: -10/40°C
-Alimentation du chargeur : 100-240VAC, 50-60Hz max, 7.2A
-Pilotage de l ’éclairage :
par un bouton poussoir sur le module d’éclairage.
Toutes les LED sont reliées ensembles.
